Erhöhen Sie Ihren Arbeitsraum
| Distanzplatte/ Zwischenplatte für Horizontal- und Vertikal Bearbeitungszentren |
| Bei vielen Horizontal- und einigen Vertikal
Bearbeitungszentren
ist es nicht möglich den Y- Verfahrweg vollständig auszunutzen. Bei Horizontal-
Bearbeitungszentren der Fa. Gildemeister Deckel Maho zum Beispiel beträgt dieser
Abstand 150mm. Dieser Bereich kann von der Spindel nicht angefahren und somit

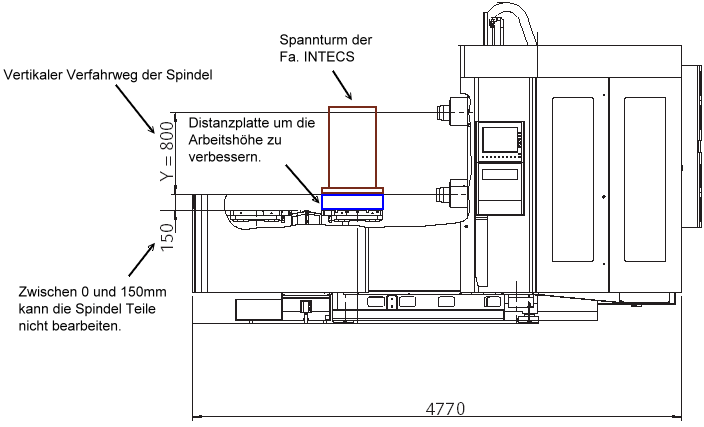

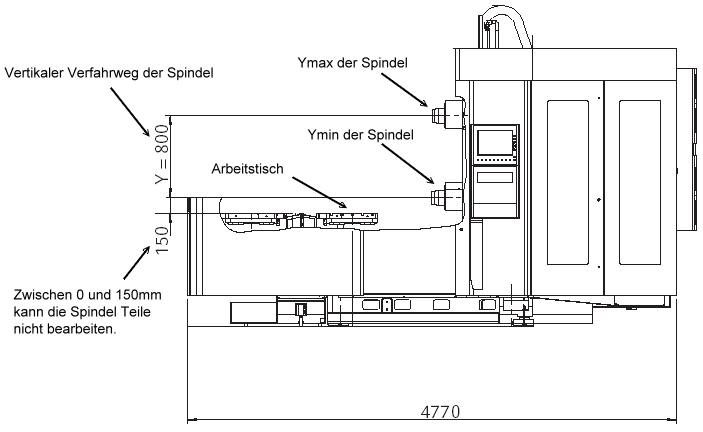

auch nicht bearbeitet werden. Das folgende Bild zeigt ein Horizontal-
Bearbeitungszentrum mit dem dargestellten Problem. |
|
| Abhilfe: |
|
Mit der geschliffenen Distanzplatte/ Zwischenplatte von INTECS können Sie
den gesamten Y- Weg auslasten. |
 |
Die Distanzplatte gibt es in versch. Ausführungen und passt auf die Arbeitstische der meisten Horizontal- und Vertikal- Bearbeitungszentren. Die Höhe, Form und Oberseite passen wir selbstverständlich Ihren Wünschen und Vorstellungen mit Nuten und Bohrungen an. Die Ober- und die Unterseite der Zwischenplatte sind auf 0,01mm parallel geschliffen. Auf dem Bild rechts unten sehen Sie eine Distanzplatte/ Zwischenplatte die wir speziell für einen Kunden nach seinen Vorstellungen gefertigt haben. Auf solchen Zwischenplatten lassen sich vor allem Platten und Teile mit großer Fläche und geringer Höhe hervorragend bearbeiten. Vibrationen treten duch den massiven Aufbau nicht oder nur sehr gering auf. Oder Sie montieren auf die Distanzplatte z.B. einen günstigen Stahl- Spannturm aus unserem Programm und können somit mehrere Teile mit Ihrer Fräsmaschine gleichzeitig bearbeiten. Auch hier entsteht der Vorteil, dass Sie den gesamten Y- Verfahrweg ausnützen können. Spanntürme finden Sie hier: Spanntürme aus Stahl |
|
Bei folgenden Bearbeitungszentren ist der Y- Verfahrweg nicht vollständig
zu nutzen und können somit mit einer Distanzplatte/ Zwischenplatte der
Fa. INTECS ausgerüstet werden |
| Maschine | Abstand Spindel - Arbeitstischoberfläche |
| Deckel Maho DMC 50H | 150mm |
| Deckel Maho DMC 60H linear | 150mm |
| Deckel Maho DMC 80H linear | 150mm |
| Deckel Maho DMC 70H duoBlock | 150mm |
| Deckel Maho DMC 80H duoBlock | 150mm |
| Deckel Maho DMC 100H duoBlock | 150mm |
| Deckel Maho DMC 125H duoBlock |
150mm |
| StarragHeckert Baureihe Dynamic CWK 400D | 95mm |
| StarragHeckert Baureihe Dynamic CWK 500D | 95mm |
| StarragHeckert Baureihe Dynamic CWK 630D | 100mm |
| StarragHeckert Baureihe Dynamic HEC 500D XXL | 100mm |
| StarragHeckert Baureihe Classic CWK 500 | 100mm |
| StarragHeckert Baureihe Classic CWK 630 | 100mm |
| StarragHeckert Baureihe Classic CWK 800 | 100mm |
| StarragHeckert Baureihe Athletic HEC 500 | 100mm |
| StarragHeckert Baureihe Athletic HEC 630 | 100mm |
| StarragHeckert Baureihe Athletic HEC 800 | 100mm |
| StarragHeckert Baureihe Athletic HEC 1000 | 100mm |
| StarragHeckert Baureihe Athletic HEC 1250 | 100mm |
| StarragHeckert Baureihe Athletic HEC 1600
|
100mm |
| Bei folgenden Bearbeitungszentren kann der
fehlende Y- Verfahrweg nicht exakt angegeben werden und wird deshalb
nicht ausgewiesen. Yamazaki Mazak FH 4000, Yamazaki Mazak FH 6000, Yamazaki Mazak FH 6800, Yamazaki Mazak FH 7800, Yamazaki Mazak FH 8800, Yamazaki Mazak FH 10800, Yamazaki Mazak FH 12800, Yamazaki Mazak PFH 4800, Yamazaki Mazak PFH 5800, Yamazaki Mazak µ 4800, Yamazaki Mazak µ 5800, Yamazaki Mazak µ 6800, Yamazaki Mazak µ 8800, u.a. Heller MC 12, Heller MCi 16, Heller MCi 25, Heller MCi 26, Heller MCH, Heller MC 500, Heller MC 600, u.a. Hüller Hille BLUESTAR, Hüller Hille nbh 95, Hüller Hille nbh 135, Hüller Hille nbh 145, Hüller Hille nbh 155, Hüller Hille nbh 170, Hüller Hille nbh 230, Hüller Hille nbh 290, Hüller Hille nbh 350, u.a. Okuma Space Center MA- 400HA, Okuma Space Center MA- 500H, Okuma Space Center MA- 600H, Okuma MB 500H, u.a. Mori Seiki NH400 DCG, Mori Seiki NH5000/40, Mori Seiki NH5000/50, Mori Seiki NH6300 DCG, Mori Seiki NH8000 DCG, Mori Seiki ULTIMILL H3000, Mori Seiki SH junior, Mori Seiki HG 500II, Mori Seiki HG 630II, Mori Seiki MH-503, Mori Seiki MH-633, Mori Seiki MH-1003, Mori Seiki FM-303 , Mori Seiki FM-503, Mori Seiki AFM 2400, u.a. Toyoda FH450S, Toyoda FH550S, Toyoda FH550SX, Toyoda FH550R, Toyoda FH630S, Toyoda FH630SX, Toyoda FH630R, Toyoda FH63M, Toyoda FH80S, Toyoda FH800SX, Toyoda LineaMIII, Toyoda UH55, Toyoda HU80A, u.a. |
